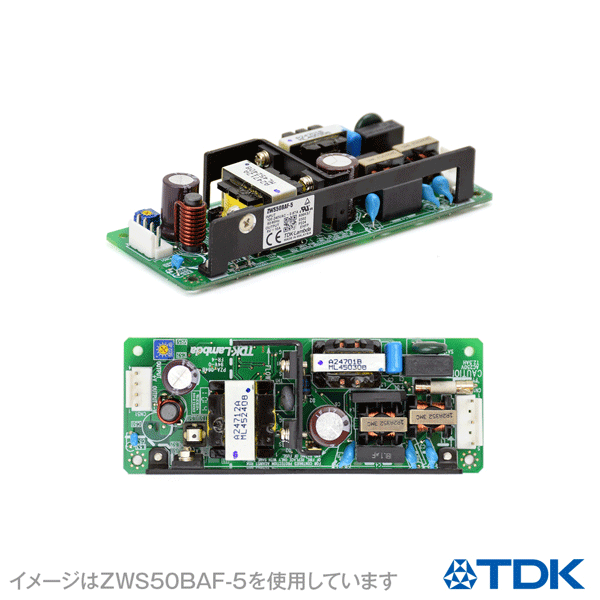

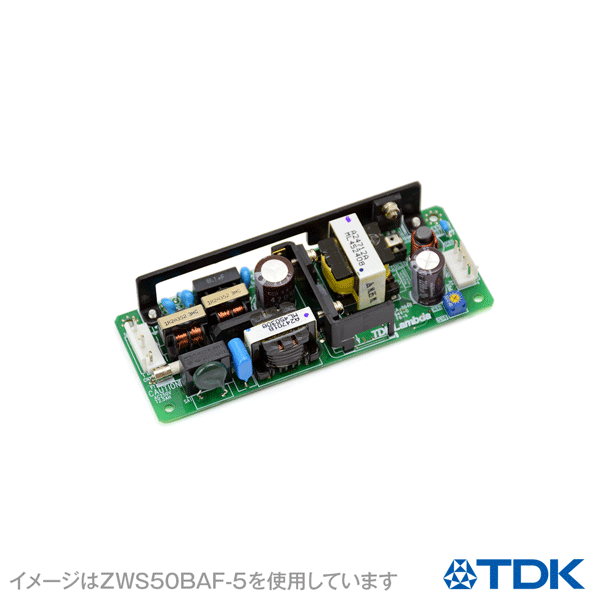

[型名] ZWS50BAF-24[入力]　電圧範囲 (*2)(V) AC85 〜 265V (47 〜 63Hz) または DC120 〜 370V　力率 Typ (*1) 0.97/0.91　効率 (100VAC) Typ (*1)(%) 84　効率 (200VAC) Typ (*1)(%) 87　電流 Typ (*1)(A) 0.65/0.35　サージ電流 Typ (*1)(*3)(A) 14/28(コールドスタート時）　漏洩電流 (*9)(mA) 0.5　以下( 100 / 230VAC 時：0.2 / 0.4 typ）[出力]　定格電圧(VDC) 24　最大電流(A) 2.1　最大電力(W) 50.4　最大入力変動 (*4)(*5)(mV) 96　最大負荷変動 (*4)(*6)(mV) 150　最大温度変動 (*4) 0.02% / ℃　以下　リップルノイズ (0 ≦ Ta ≦70℃ ) (*4)(mVp-p) 150　リップルノイズ (-10 ≦ Ta ＜0℃ ) (*4)(mVp-p) 180　保持時間 Typ (*1) 20ms　電圧可変範囲(VDC) 21.6〜26.4[機能]　過電流保護 (*7)(A) 2.20〜　過電圧保護 (*8)(VDC) 27.6〜32.4　リモート ON/OFF なし　並列運転 なし　直列運転 あり[環境]　動作温度 (*10)(℃) -10 〜 +70 (-10 〜 +50:100% , +60:75% , +70:50% )　保存温度(℃) -30 〜 +75　動作湿度(% RH) 30 〜 90 ( 結露なし )　保存湿度(% RH) 10 〜 90 ( 結露なし )　耐振動 非動作時、10 - 55Hz(掃引 1 分間）、19.6m/s^2 一定、XYZ 各方向 1 時間　耐衝撃 196.1m/s^2 以下　冷却方式 自然空冷[絶縁]　耐電圧 入力 - FG : 2kVAC (10mA), 入力 - 出力 : 3kVAC (10mA)出力 - FG : 500VAC (20mA) 各 1 分間　絶縁抵抗 100M Ω以上　(出力 - FG：500VDC、25℃、70% RH）[適応規格]　安全規格 UL60950-1, CSA60950-1, EN60950-1, EN50178(OV II),　 各認定電気用品安全法 　100VAC 時に準拠　高調波入力電流規制 IEC61000-3-2　準拠　雑音端子電圧、雑音電界強度 EN55011/EN55022-B, FCC-B, VCCI-B　　各準拠　イミュニティ IEC61000-6-2 IEC61000-4-2, -3, -4, -5, -6, -8, -11　各準拠[構造]　質量 Typ(g) 165(*1)100VAC/200VAC, Ta=25℃, 定格出力電圧,　最大出力電力の時の値です。

(*2)安全規格申請(UL, CSA, EN)時の入力電圧範囲、入力周波数範囲は「100 - 240VAC (50/60Hz)」です。

(*3)内蔵ノイズフィルタへの入力サージ電流(0.2ms以下）は除きます。

(*4)入力変動、負荷変動およびリップルノイズについては、特性測定回路をご参照ください。

(*5)85 - 265VAC, 負荷一定時の値です。

(*6)無負荷- 全負荷(最大出力電力）、入力電圧一定時の値です。

(*7)フの字方式自動復帰型です。

　間欠発振動作で保護します。

30秒以上の過負荷・短絡状態は避けて下さい。

(*8)OVP は出力遮断方式で手動リセット型です。

(入力再投入で出力が復帰します。

）(*9)UL, CSA, EN および電気用品安全法(60Hz）の測定値です。

Ta=25℃(*10)標準取付時のディレーティング値です。

その他の取付方法及び強制空冷時は、出力ディレーティングカーブをご参照ください。

負荷(% )は、最大出力電力または最大出力電流いずれか大きい方の値です。
